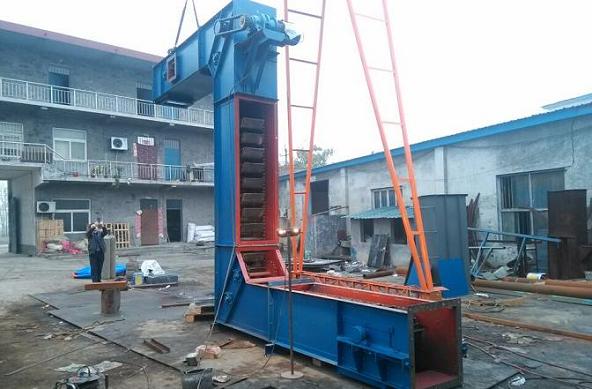

TH斗式提升机产品概述：
TH型圆环链斗式提升机采用混合式或重力式卸料，掏取式装料。TH型圆环链斗式提升机主要适用于输送松散密度小于1.5t/m³且易于掏取的粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等。输送的物料温度不超过250℃。TH型圆环链斗式提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。其主要性能及参数符合JB3926-82《垂直斗式提升机》标准。
TH斗式提升机产品特点:
1、输送量大：相同斗宽的TH型与HL型相比，输送量增大近一倍；
2、采用了组装式链轮。由轮体、轮缘用高强度螺栓联接而成，在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，降低了维修费用；
3、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；
4、牵引件为低合金高强度圆环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。
TH型环链斗式提升机为混合或重力方式卸料，掏取式装料，适用输送松散密度小于1.5t/m³且易于掏取的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过250℃。
TH型环链斗式提升机系列产品有两种料斗形式：
ZH型（中深斗）一般使用于输送湿的，一结块，较难抛出的物料， 如湿砂、型砂、化肥、碱粉等。
SH型（深斗）一般使用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块、等。
本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机最大输送量365m3/h,最大提升高度为50m。
TH斗式提升机外形图及地基尺寸
TH型斗式提升机主要安装尺寸:
|
斗式提升机型号 |
整机结构尺寸 |
地脚孔尺寸 |
上部机壳尺寸 |
下部机壳尺寸 |
中部机壳尺寸 |
|||||||||||||
|
L |
H |
H3 |
S |
ag |
bg |
n3×d3 |
H1 |
A2 |
B2 |
H5 |
A7 |
A8 |
B5 |
A4 |
A5 |
B3 |
B4 |
|
|
TH160 |
C＋1300 |
C-750 |
750 |
200 |
400 |
320 |
6×Φ18 |
900 |
1000 |
295 |
1500 |
1131 |
1330 |
497 |
1000 |
1105 |
280 |
385 |
